X-Meritan je vodilni kitajski dobavitelj temperaturnega regulatorja ATC-M1 s kratkim ciklom PID in zasnovan za mikro objekte. Inženirski izzivi, ki vključujejo miniaturne optične naprave, kot so laserji DFB, zahtevajo natančno toplotno regulacijo v izjemno omejenih prostorih. S proizvodnjo teh specializiranih krmilnikov v našem obratu s sedežem na Kitajskem X-Meritan globalnim razvijalcem zagotavlja visoko zmogljivo rešitev, ki uravnoteži ultrakompaktne dimenzije s hitro odzivno nadzorno arhitekturo.

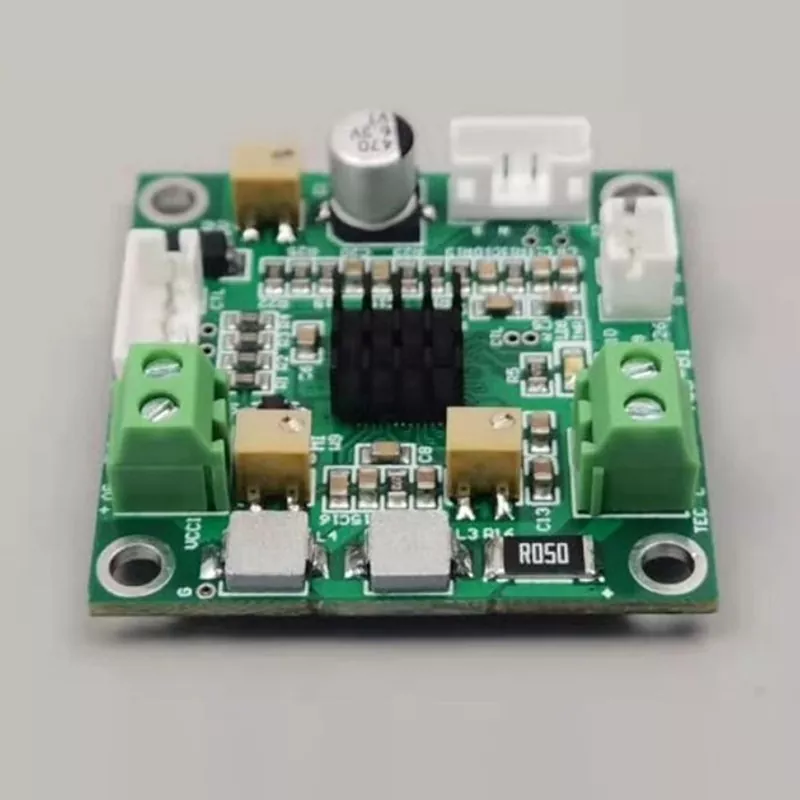

Kakovosten regulator temperature ATC-M1 s kratkocikličnim PID in zasnovan za mikro objekte, izdelan iz X-Meritana, je vodilni modul za termično upravljanje, optimiziran za pakete TO-CAN in mikroelektronske sklope. Ta krmilnik uporablja specializiran algoritem PID s kratkim ciklom za zagotavljanje takojšnjih popravkov in zagotavlja, da toplotne mase na mikro merilu ostanejo stabilne kljub zunanjim nihanjem. Kot namenski proizvajalec je X-Meritan zasnoval ATC-M1 za brezhibno integracijo v sisteme, kjer je notranji prostor kritična omejitev, in zagotavlja industrijsko natančnost brez odtisa tradicionalnih krmilnikov.
| Parameter | Tehnične zahteve / vrednost |
| Ime izdelka | Nadzorna plošča za temperaturo |
| Številka modela | ATC-M1 |
| Napajalna napetost plošče (DC) | 3,0 V - 5,0 V |
| Izhodna učinkovitost | Približno 80 % |
| Največja napetost TEC | 4,3 V (pri napajanju 5 V) / 2,5 V (pri napajanju 3,3 V) |
| Največji tok TEC | 2,5 A |
| Vrsta temperaturnega senzorja | 10K NTC |
| Stabilnost nadzora temperature | 0,001 stopinje C |
| Metoda nastavitve temperature | Potenciometer ali analogni vhod |
| Privzeto območje nadzora temperature | +10 do +40 stopinj C |
| Tovarniško privzeta nastavljena temperatura | 25 stopinj C |
| Tovarniško privzeta največja izhodna napetost | 2,0 V |
| Tovarniško privzeti največji izhodni tok | 1,0 A |
| Metoda prilagajanja | Potenciometer W9 |
| Območje delovne temperature | -40 do +45 stopinj C |
| Dimenzije (D x Š) | 34 mm x 20 mm |
| Skupna višina | 15,5 mm |
| Višina zatiča | 5,5 mm |
Kratkociklični algoritem PID
Krmilnik ima optimizirano povratno zanko, zasnovano za mikro objekte z nizko toplotno vztrajnostjo, ki zagotavlja hitro stabilizacijo in visokofrekvenčne korektivne odzive.
Ekstremno varčna zasnova
Zasnovan za integracijo z visoko gostoto, se ATC-M1 prilega v najožje notranje votline miniaturnih optičnih naprav in ohišij senzorjev.
Brezšivna integracija TO-CAN
Posebej zasnovan za upravljanje laserjev DFB in paketov TO-CAN z integriranimi hladilniki in sondami, kar zagotavlja natančno stabilizacijo valovne dolžine.
Visoko učinkovita toplotna moč
Kljub svoji majhnosti ATC-M1 zagotavlja dosledno napajanje mikro hladilnikov in ohranja stabilno toplotno okolje za občutljive polprevodniške spoje.
Zanesljivost industrijskega razreda
Vsaka enota, izdelana v naši tovarni, skladni z ISO, je podvržena strogemu testiranju, da se zagotovi, da lahko vzdrži zahtevna okolja telekomunikacij in zaznavanja v vesolju.
Naš temperaturni krmilnik ATC-M1 s kratkocikličnim PID in zasnovanim za mikro objekte se zdaj široko uporablja na naslednjih področjih:
Stabilizacija laserske diode DFB: ATC-M1 zagotavlja natančno povratno informacijo s kratkim ciklom, ki je potrebna za preprečevanje frekvenčnega drifta v komunikacijskih modulih z optičnimi vlakni visoke hitrosti.
Toplotno upravljanje paketa TO-CAN: idealno za hlajenje in spremljanje polprevodniških komponent, nameščenih v miniaturnih kovinskih pločevinkah tipa TO z omejeno toplotno maso.
Mikrooptično zaznavanje: Zagotavlja natančnost kompaktnih infrardečih senzorjev in molekularnih detektorjev z ohranjanjem enakomerne delovne temperature.
V: Zakaj je "kratkociklični PID" pomemben za regulator temperature ATC-M1 s kratkocikličnim PID in zasnovan za mikro objekte?
O: Mikro objekti se segrevajo in ohlajajo veliko hitreje kot večji sistemi. PID s kratkim ciklom omogoča krmilniku, da posodobi svoj izhod z višjo frekvenco, s čimer prepreči "prekoračitev" temperature, ki se pogosto pojavi pri standardnih industrijskih regulatorjih.
V: Ali se lahko ATC-M1 prilega obstoječim miniaturnim optičnim sistemom?
O: Da. Krmilnik temperature ATC-M1 s kratkocikličnim PID in zasnovan za mikro objekte je eden naših najkompaktnejših dizajnov, posebej ustvarjen za sisteme, kjer je prostor kritično ozko grlo, kot so integrirana fotonika in prenosna diagnostična orodja.
V: Ali X-Meritan zagotavlja tehnično pomoč za začetno integracijo sistema?
O: Vsekakor. Naša ekipa strokovnjakov je na voljo za zagotavljanje hitrih in učinkovitih rešitev ter nudi celovito poprodajno podporo za zagotovitev, da ATC-M1 deluje optimalno v vaši specifični zasnovi strojne opreme.
1. Za razliko od trgovcev ima X-Meritan lastno specializirano tovarno na Kitajskem. Ohranjamo popolno sledljivost vsake komponente v ATC-M1, s čimer zagotavljamo, da je zanesljivost industrijskega razreda vgrajena v vsako enoto od nivoja PCB navzgor.
2. Ne prodajamo samo desk; naša ekipa vključuje aplikacijske inženirje, ki so delali neposredno na projektih integracije laserja DFB in TO-CAN. Ponujamo posebne nasvete o ujemanju toplotnega upora in prednastavitvi parametrov PID za vaše mikro objekte.
3. Naši krmilniki so že nameščeni v visoko tveganih okoljih, vključno s komunikacijo po optičnih vlaknih in medicinsko diagnostiko, kjer lahko odmik za 0,1 °C povzroči okvaro sistema.
4. Zavedamo se hitrega tempa raziskav in razvoja mikroelektronskih naprav. Vzdržujemo zalogo, pripravljeno za pošiljanje, za ATC-M1 za podporo vašim takojšnjim potrebam po testiranju in preverjanju, podprto s podrobnimi tehničnimi podatki.
5. Z leti izkušenj s proizvodnjo in sodelovanjem X-Meritan zagotavlja, da vsi izdelki izpolnjujejo potrebne industrijske standarde za globalne trge, s čimer zagotavlja zanesljivo dobavno verigo za mednarodne proizvajalce.
