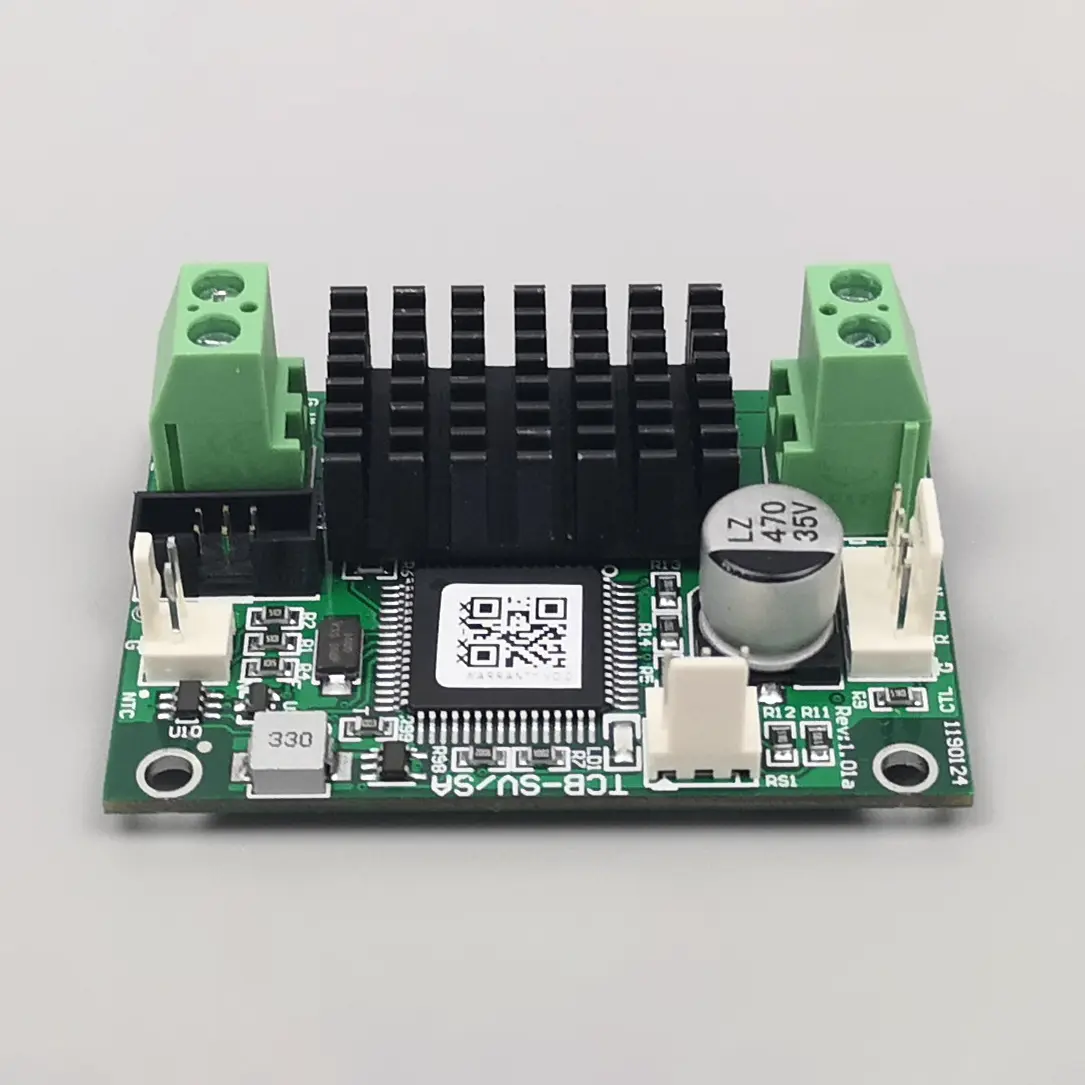

TheRegulator temperature TCB-SV za Micro TECse je pojavila kot sprememba igre na področju hiperlokalnega toplotnega upravljanja. Ta krmilnik, zasnovan za ultrakompaktne termoelektrične hladilnike (TEC), zagotavlja krmiljenje toka z visoko ločljivostjo in stabilnost pod milikelvinom. V tem poglobljenem potopu preučujemo njegovo arhitekturo, prednosti/slabosti, uporabo v resničnem svetu in odgovarjamo na pogosta inženirska vprašanja. Fuzhou X-Meritan Technology Co., Ltd. integrira ta krmilnik v fotonske in biomedicinske sisteme naslednje generacije. Ne glede na to, ali delate na LiDAR ali pomnoževanju DNK, TCB‑SV ponuja prepričljivo kombinacijo velikosti in natančnosti.
🔬 Kaj opredeljuje regulator temperature TCB-SV za Micro TEC?
Kako njegova nadzorna arhitektura prekaša PID-je za splošne namene?
TCB-SV ni generični PID; uporablja prilagodljivo zanko za naprej in lineariziran izhod za mikroohmske obremenitve. Neposredno obravnava parazitsko odpornost, ki je prisotna v miniaturiziranih Peltierjevih elementih. Fuzhou X-Meritan Technology Co., Ltd. ga je testiral s tankoslojnimi TEC (do 2x2 mm) in opazil valovanje pri < 0,002 °C. Njegov bipolarni izhod odpravlja mrtvi pas, zaradi česar je idealen za kriogene ali ogrevalne cikle blizu okolja. Poleg tega jeRegulator temperature TCB-SV za Micro TECvključuje I2C in analogne vmesnike, tako da se neopazno ugnezdi v kompaktne instrumente.
⚙️ Ključne zmogljivosti: kako TCB-SV izboljša zmogljivost mikro TEC
Kakšne vrednosti stabilnosti lahko pričakujejo inženirji z mikro TEC?
V sodelovanju z zgodnjimi uporabniki,Fuzhou X-Meritan Technology Co., Ltd.dokumentiran dolgoročni zamik pod ±0,005 °C v 24 urah z uporabo mikro TEC 0,8 A. Krmilnik uporablja 24-bitno zaznavanje ADC in hiter filter za glajenje PWM. Tudi pri toplotnih obremenitvah tako majhnih kot 0,2 J/K ne pride do nihanja. Spodnja tabela primerja TCB-SV z običajnimi regulatorji temperature:
| Parameter |
TCB-SV (Micro TEC optimiziran) |
Standardni namizni krmilnik |
| Min. trenutna ločljivost TEC |
0,5 mA |
5–10 mA (tipično) |
| Temperaturna stabilnost (razpon 10 mK) |
±0,002°C |
±0,05°C |
| Faktor oblike |
30 x 30 mm modul |
½-rack 4U |
| Bipolarni / linearni izhod |
Da, brezšivno ničlo |
Pogosto unipolarni ali relejni |
📊 Regulator temperature TCB-SV: prednosti in omejitve
Zakaj ga izbrati - in kje morate biti previdni?
| ✅ Močne točke |
⚠️ Kompromisi |
- Izjemno fina tokovna ločljivost (idealna za µTEC)
- Izjemno nizek hrup: < 1 µV na senzorju
- Prilagodljiv PID z mikrosekundnim odzivom
- Kompakten SMD sklop, enostavna vgradnja
- Široko napajanje 5-28 V, visoka učinkovitost
|
- Največji izhod 2 A (ni za velike TEC)
- Zahteva nastavitev vdelane programske opreme za eksotične TEC
- Brez vgrajenega grafičnega zaslona (samo daljinski upravljalnik)
- Občutljivo na postavitev vhodne kapacitivnosti
- Višji stroški kot osnovni vklop-izklop krmilniki
|
Kljub višji začetni investiciji,Fuzhou X-Meritan Technology Co., Ltd.poudarja, da se skupni stroški lastništva znižajo zaradi prihrankov energije in zmanjšanih termičnih iteracij pri poravnavi fotonike.
🔄 Dinamično termično kroženje z mikro TEC
Ali lahko TCB-SV prenese hitro izmenično ogrevanje/hlajenje brez prekoračitve?
Da — ena od prelomnih lastnostiRegulator temperature TCB-SV za Micro TECje njegova "naprej toplotna hitrost". Pri PCR ali laserski stabilizaciji valovne dolžine morate pogosto hitro preklapljati med ogrevanjem in hlajenjem. TCB-SV predvideva Peltierjev obrat in kompenzira povratni EMF. Fuzhou X-Meritan Technology Co., Ltd. je pokazal hitrost obračanja 5 °C/s na 3x3 mm TEC z < 3 % prekoračitvijo. Zaradi tega je popoln za kvantno kaskadno lasersko pakiranje in mikrofluidne termične ciklerje.
🏭 Panorama aplikacij: kjer TCB‑SV naredi razliko
Katera najsodobnejša področja imajo največ koristi?
-
Optični sprejemniki– Laserska temperaturna stabilizacija DWDM (micro TEC znotraj metuljastih paketov).
-
Medicinska diagnostika– Čipi za izotermično ojačanje (LAMP) zahtevajo natančnost ±0,1 °C.
-
Vesolje / letalstvo– Miniaturni IR detektorji za hlajenje z nizko porabo energije.
-
Laboratorijska oprema– Mikrokalorimetrija, kjer je ključna nizka toplotna masa.
Fuzhou X-Meritan Technology Co., Ltd. dobavlja TCB‑SV raziskovalnim laboratorijem, ki razvijajo kvantne senzorje, ker je njegov EMC profil izjemno čist.
❓ Pogosta vprašanja (TCB‑SV in mikro TEC)
Ali TCB-SV deluje s sub-miliamperskimi TEC tokovi?
Vsekakor. Izhodna stopnja TCB-SV je linearna do 0,2 mA, zahvaljujoč 16-bitnemu DAC in natančnemu gonilniku operacijskega ojačevalnika. Mnogi mikro TEC, zlasti tisti za hlajenje senzorjev, zahtevajo tokove pod 10 mA. Krmilnik ohranja linearnost tudi pri teh nizkih ravneh, s čimer se izogne "križnemu popačenju", ki ga opazimo pri zasnovah H-mosta. Fuzhou X‑Meritan Technology Co., Ltd. nudi opombe o uporabi za umerjanje senzorskega upora za povečanje natančnosti pod 1 mA.
Kakšni vmesniki temperaturnih senzorjev so združljivi?
TCB-SV izvirno podpira PT100/1000 RTD, termistorje NTC (z linearizacijskimi tabelami) in celo polprevodniške senzorje, kot sta AD590 ali LM335, prek nastavljivega analognega sprednjega dela. Vključuje 24‑bitni delta-sigma ADC s programabilnim vzbujalnim tokom. Za aplikacije mikro TEC priporočamo uporabo majhnih termistorjev NTC čipov (velikost 0201) za zmanjšanje toplotnega zamika. Fuzhou X‑Meritan Technology Co., Ltd. lahko dobavi predhodno usklajene krivulje termistorja za pospešitev integracije.
Ali lahko verižno povežem več krmilnikov TCB‑SV za večconsko krmiljenje mikro TEC?
Da, TCB‑SV vključuje vmesnik I²C/SMBus z nastavljivim naslavljanjem. Upravljate lahko do 16 naprav na enem vodilu, kar olajša gradnjo večkanalnih sistemov za zaporedne valovodne rešetke ali mikroploščne termociklerje. Gostitelj lahko bere temperaturno telemetrijo in zapisuje nastavitvene točke posamično. Fuzhou X‑Meritan Technology Co., Ltd. ponuja knjižnico Python in GUI za hitro izdelavo prototipov.
Ali je vdelano programsko opremo TCB‑SV mogoče nadgraditi za prihodnje materiale TEC?
Vsekakor. Ima zagonski nalagalnik za programiranje v aplikaciji (IAP) preko UART/I²C. Ko se pojavijo novi tankoplastni TEC z drugačno impedanco ali Seebeckovimi koeficienti, lahko posodobite PID in linearizacijske tabele. Fuzhou X‑Meritan Technology Co., Ltd. redno objavlja popravke vdelane programske opreme, ki izboljšujejo prilagodljivo razporejanje ojačanja za nove mikro TEC. To potrjuje vašo naložbo v prihodnost.
Katere zaščite vključuje TCB-SV za občutljive mikro TEC?
Ima programabilno omejevanje toka, toplotno zaustavitev in mehak zagon, ki preprečuje zagonski tok. Krmilnik nenehno spremlja napetost TEC in lahko zazna stanje odprtega tokokroga ali kratkega stika v manj kot 100 µs, nato pa onemogoči izhod. Ta raven zaščite je bistvena za drage mikro TEC, vgrajene v medicinsko ali vesoljsko strojno opremo.
📚 Reference in tehnični viri
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – povzetek izdelka TCB‑SV in bela knjiga (2025)
- 🔗 IEEE Transactions on Components, Packaging and Manufacturing Technology: “Krmilniki Micro TEC za co-packaged optics” (Vol. 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: »Sub‑millikelvin control with miniaturized Peltier devices« (2023) – https://link.springer.com/article/... (sidro)
- 🔗 Opomba za aplikacijo AN‑102:Vožnja mikro TEC brez nihanjaproizvajalec Fuzhou X‑Meritan Technology Co., Ltd. (na voljo na zahtevo)
TheRegulator temperature TCB-SV za Micro TECje pripravljen na vašo oceno.Fuzhou X‑Meritan Technology Co., Ltd. ponuja brezplačne preglede dizajna, vzorčne enote in tehnično svetovanje. Kontaktirajte naszdaj.
