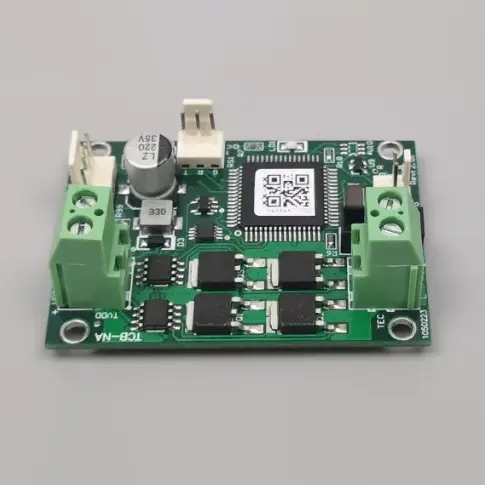

X-Meritan je dobavitelj profesionalnega kitajskega regulatorja temperature TCB-NA za standardne hladilnike. Visoko natančna plošča temperaturnega krmilnika TCB-NA, zasnovana za visoko stroškovno učinkovitost in zanesljivost, je idealna rešitev za stabilizacijo laserskih diod in različnih pametnih gospodinjskih aparatov. Z izkoriščanjem našega uveljavljenega proizvodnega strokovnega znanja na Kitajskem X-Meritan globalnim partnerjem zagotavlja vzdržljivo polprevodniško hladilno ploščo TCB-NA za nadzor temperature, ki uravnoteži funkcionalno vsestranskost z dostopno ceno.
Regulator temperature TCB-NA za standardne hladilnike, ki ga proizvaja X-Meritan kot kitajski dobavitelj, je vsestranski modul za upravljanje toplote, zasnovan za splošne industrijske in komercialne zahteve hlajenja. Ta regulator temperature TCB-NA za standardne hladilnike omogoča natančno regulacijo prek dvosmerne nadzorne arhitekture, ki omogoča brezhibne prehode med načinoma ogrevanja in hlajenja. Kot zaupanja vreden partner pri rešitvah je X-Meritan optimiziral to serijo za učinkovito delo s standardnimi napajalniki in ponuja uporabniku prijazen serijski vmesnik ASCII, ki zagotavlja preprosto integracijo v obstoječe ekosisteme strojne opreme.
|
Parameter |
Specifikacija |
|
Napajalna napetost plošče |
4,5–27 V (mora ustrezati napetosti TEC) |
|
TEC napetost |
5V–27V (mora biti ≥ napajalna napetost) |
|
TEC tok |
0–10A |
|
Senzor temperature |
10K NTC (privzeta vrednost B: 3950; dejanska vrednost B je neomejena—vpliva samo na absolutno temperaturo, ne pa na natančnost krmiljenja) |
|
Natančnost nadzora temperature |
±0,1°C |
|
Nastavitev natančnosti temperature |
±0,1°C |
|
Območje merjenja temperature |
-30°C do +147°C |
|
Kontrolno temperaturno območje |
-20°C do +100°C |
|
Privzeta tovarniška temp. |
25°C (prilagodljivo na zahtevo) |
|
Dimenzije (D × Š × V) |
60 mm × 42 mm × 26,5 mm (22 mm nad ploščo, 1,5 mm debelina PCB, zatiči ≤3 mm spodaj) |
Dvosmerno upravljanje toplote
Podpira tako načine ogrevanja kot hlajenja s prilagodljivo konfiguracijo parametrov TEC, zaradi česar je prilagodljiv širokemu razponu pogojev okolja in ciljnih temperatur.
Standardizirana serijska komunikacija
Nastavitve temperature in spremljanje v realnem času je enostavno upravljati prek standardnega protokola ASCII, združljivega z običajnimi serijskimi orodji, kot je Windows HyperTerminal za hitro uvajanje.
Celovit signalni vmesnik
Vključuje namenske izhode za alarmne signale in status "pripravljen", poleg krmilnega vhoda za zaustavitev TEC, kar povečuje varnost in potencial avtomatizacije celotnega sistema.
Stabilna regulacija VKLOP/IZKLOP
Uporablja preizkušeno metodo nadzora za zagotavljanje zanesljivega vzdrževanja temperature, ki zagotavlja dosledno toplotno okolje za občutljive komponente, kot so laserske diode in laboratorijska oprema.
Visoko razmerje med ceno in zmogljivostjo
Zasnovan za zagotavljanje bistvenih visoko natančnih nadzornih funkcij, hkrati pa ostaja ekonomsko sprejemljiva izbira za obsežne industrijske aplikacije in proizvodnjo pametnih naprav.
Regulator temperature TCB-NA za standardne hladilnike deluje z enostavno, a učinkovito krmilno logiko VKLOP/IZKLOP, prilagojeno standardnim termoelektričnim hladilnikom. Sistem spremlja temperaturo prek priključenega senzorja in jo primerja z uporabniško določeno nastavljeno točko prek svojega notranjega procesorja. Na podlagi tega odstopanja krmilnik dvosmerno upravlja pretok moči v TEC, obrača tok za preklop med ogrevanjem in hlajenjem po potrebi. Medtem ko ta model zagotavlja robustno stabilnost za standardne aplikacije, je zasnovan za preprostost, saj omogoča, da izhodna napetost neposredno sledi vhodni napajanju, da se poveča dobava energije hladilnim elementom.
V: Kateri so kritični vidiki glede napajalne napetosti za TCB-NA?
O: Za razliko od naše napredne serije NE ali NC, regulator temperature TCB-NA za standardne hladilnike nima notranjega omejevanja izhodne napetosti. Zato morate zagotoviti, da je napajalna napetost nižja ali enaka nazivni napetosti vašega TEC, da preprečite preobremenitev komponente.
V: Kako TCB-NA vpliva na stabilnost napajanja sistema?
O: Preklopna metoda, ki jo uporablja ta krmilnik, lahko poveča valovitost priključenega stikalnega napajanja. Če vaš sistem vključuje druge plošče, občutljive na elektromagnetne motnje, priporočamo, da TCB-NA napajate ločeno, da ohranite celovitost podatkov in stabilnost plošče.
V: Kdaj naj izberem TCB-NA namesto modela TCB-NE?
O: Regulator temperature TCB-NA za standardne hladilnike je kot nalašč za aplikacije, kjer sta prioriteti stroškovna učinkovitost in standardna natančnost. Če vaš projekt zahteva maksimalno energetsko učinkovitost ali veliko višjo temperaturno ločljivost, predlagamo nadgradnjo na serijo TCB-NE.
1. Za razliko od mnogih distributerjev ima X-Meritan lastno namensko tovarno na Kitajskem, kar nam omogoča neposreden nadzor nad celotnim proizvodnim procesom – od sestavljanja PCB do končne kalibracije vsake enote TCB-NA.
2. S preizkušenimi izkušnjami v sektorju toplotnega upravljanja smo naše krmilnike optimizirali na podlagi resničnih povratnih informacij iz industrije laserskih diod in medicinskih instrumentov, s čimer smo zagotovili zasnovo strojne opreme, ki daje prednost dolgoročni vzdržljivosti.
3. Ko se posvetujete z nami, govorite neposredno z inženirji, ki oblikujejo strojno opremo. Zagotavljamo natančna tehnična navodila za upravljanje valovanja moči in usklajevanje napetosti, da preprečimo tveganje preobremenitve TEC.
4. Z upravljanjem strokovne logistične ekipe v tujini in vzdrževanjem stalnega inventarja standardnih komponent učinkovito skrajšamo cikle nabave in ponudimo bolj konkurenčne cene kot tradicionalni mednarodni trgovci na drobno.
5. Naši izdelki so izdelani v skladu s strogimi industrijskimi standardi, ki zagotavljajo, da regulator temperature TCB-NA za standardne hladilnike dosledno izpolnjuje zahteve elektromagnetne združljivosti (EMC), potrebne za integracijo kompleksnega sistema.
