X-Meritan je vodilni kitajski kakovostni regulator temperature TCB-NC s kompaktno velikostjo in visoko natančnostjo. V sodobni industrijski avtomatizaciji kompaktna termoelektrična hladilna plošča TCB-NC NTC za nadzor temperature zagotavlja potrebno prostorsko učinkovitost in toplotno stabilnost za nadzorne omare z visoko gostoto. Z izkoriščanjem našega proizvodnega obrata na Kitajskem X-Meritan dostavlja te krmilnike naslednje generacije na svetovne trge, kar zagotavlja vrhunsko zmogljivost za natančne laboratorijske instrumente in opremo za obnovljivo energijo.

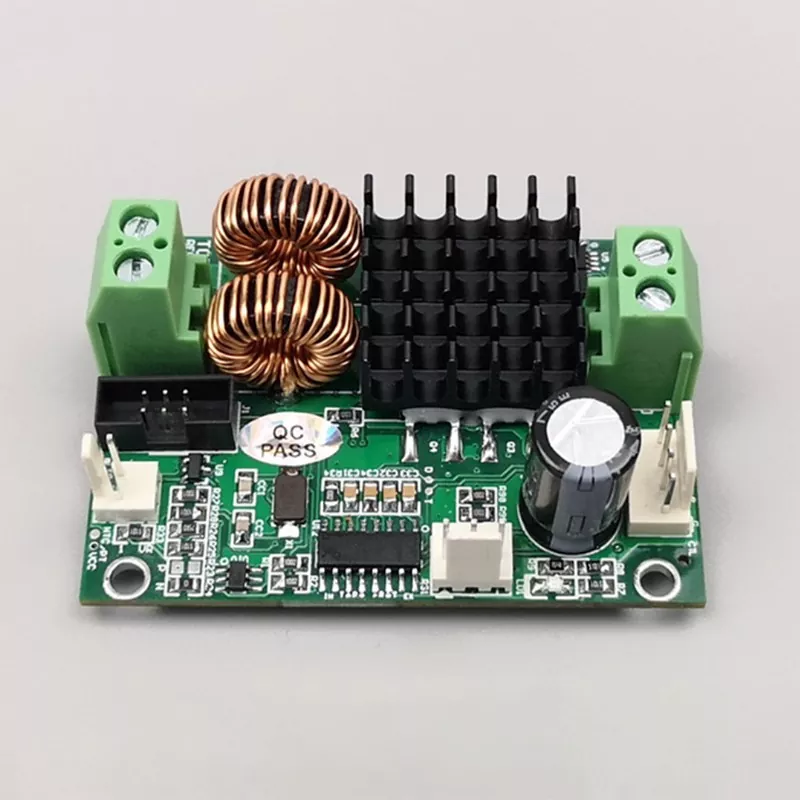

Napredni regulator temperature TCB-NC s kompaktno velikostjo in visoko natančnostjo kitajskega dobavitelja X-Meritan je visoko zmogljiva rešitev, zasnovana za okolja, kjer je prostor za namestitev zelo omejen. Ta mali krmilnik polprevodniške hladilne plošče TCB-NC integrira sofisticirane povratne zanke v miniaturno obliko, kar omogoča visoko natančno toplotno upravljanje brez potrebe po zunanji pomožni opremi. Kot vodilni dobavitelj na kitajskem trgu X-Meritan zagotavlja, da je vsaka enota podvržena strogemu testiranju elektromagnetne združljivosti, da se zagotovi zanesljivo delovanje brez motenj v zapletenih industrijskih lokacijah.
|
Napajalna napetost plošče |
4,5 V - 27 V |
|
Priporočilo |
Priporočljiv je standardni stikalni napajalnik 5V-24V. Nazivna napetost TEC mora biti enaka ali nekoliko večja od napajalne napetosti. Če je nazivna napetost TEC nižja, je sprejemljiva; preprosto nastavite največje izhodno razmerje. |
|
Napajalni tok plošče |
Določeno z največjo delovno močjo TEC. |
|
TEC napetost |
2V - 24V (odvisno od napajalne napetosti) |
|
TEC tok |
10A pri 24V; 12A pri 12V |
|
Temperaturni senzor |
10K NTC |
|
Natančnost temperature |
±0,01°C |
|
Temperaturno območje NTC |
-60°C do +170°C |
|
PT100/PT1000 temperaturno območje |
-60°C do +212°C |
|
Delovna temperatura |
-40°C do +45°C |
|
Temperatura shranjevanja |
-40°C do +60°C |
|
Delovna vlažnost |
0% - 95% RH |
|
Privzeta tovarniška nastavitev |
25°C |
|
Dimenzije |
60 mm x 42 mm |
|
Višina |
23 mm skupaj (18,5 mm nad ploščo, 3 mm pod ploščo za zatiče, debelina plošče 1,5 mm) |
V: Katere so glavne prednosti prehoda na sistem TCB-NC?
O: V primerjavi s tradicionalnimi sistemi za nadzor temperature, regulator temperature TCB-NC s kompaktno velikostjo in visoko natančnostjo ponuja znatno večjo natančnost in širšo združljivost senzorjev v veliko manjšem paketu. Ker ne potrebuje zunanje pomožne strojne opreme, poenostavi sistemsko arhitekturo in zmanjša stroške integracije.
V: Kako naj umerim parametre PID za optimalno delovanje?
O: Priporočamo iterativni pristop: začnite z nastavitvijo integralnih in diferencialnih členov na nič in povečujte sorazmerno ojačenje (Kp), dokler ne pride do rahlega nihanja. Nato prilagodite integralni čas (Ti), da odstranite napako v stanju dinamičnega ravnovesja, in končno uvedite diferenčni čas (Td), da izostrite odzivno hitrost. Za posebna tehnična navodila vam je na voljo naša strokovna servisna ekipa.
V: Ali lahko ta kompaktni krmilnik upravlja z visoko natančno polprevodniško opremo?
O: Da, regulator temperature TCB-NC s kompaktno velikostjo in visoko natančnostjo je zasnovan posebej za takšne aplikacije. Zaradi visoke izkoriščenosti prostora in stabilnega izpisa podatkov je idealen za mikro opremo, ki se uporablja v preciznih laboratorijih in linijah za proizvodnjo polprevodnikov.
Visoka izkoriščenost prostora
Izjemno kompaktna zasnova omogoča brezhibno integracijo v goste krmilne omare in mikro-opremo, kar znatno prihrani prostor za namestitev v primerjavi s tradicionalnimi alternativami.
Proti motnjam industrijskega razreda: vsaka enota je opravila stroge teste industrijske elektromagnetne združljivosti (EMC), kar zagotavlja, da podatki ostanejo točni in sistem ostane stabilen tudi v okoljih z visokim električnim šumom.
Intuitiven uporabniški vmesnik
Krmilnik z jasnim zaslonom in uporabniku prijazno navigacijo po meniju omogoča enostavno nastavitev parametrov in preklapljanje med načini, zaradi česar je dostopen tudi nestrokovnjakom.
Vrhunska natančnost nadzora
Zasnovan za aplikacije s strogimi toplotnimi zahtevami, regulator temperature TCB-NC s kompaktno velikostjo in visoko natančnostjo vzdržuje ozke tolerance, ki so bistvene za proizvodnjo polprevodnikov in natančno testiranje.
Visoka gostota moči
Kljub majhnemu odtisu krmilnik zagotavlja robustno izhodno moč, ki učinkovito poganja hladilne plošče polprevodnikov, hkrati pa ohranja visoko raven toplotne učinkovitosti.
TCB-NC deluje na naprednem povratnem mehanizmu z zaprto zanko, posebej optimiziranem za hlajenje in ogrevanje polprevodnikov. Z nenehnim spremljanjem podatkov v realnem času iz senzorja NTC krmilnik izračuna odstopanje od nastavljene vrednosti in uporabi natančen popravek PID (Proporcionalno-Integral-Derivativa). Ta neprekinjen nadzor izhoda preprečuje toplotne šoke, povezane s preprostim vklopom/izklopom. Integrirani visoko zmogljivi gonilnik nato modulira tok, ki se pošlje na termoelektrično hladilno ploščo, s čimer zagotovi, da se ciljna temperatura hitro doseže in vzdržuje z minimalnimi nihanji, tudi pri različnih toplotnih obremenitvah.
