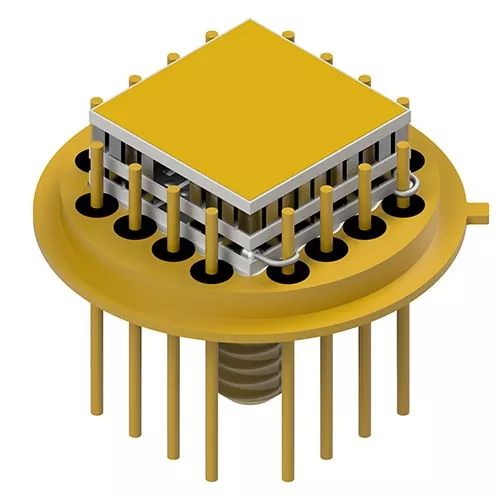

Sestavi z mikro-termoelektričnimi hladilnikiso postale kritična rešitev za industrije, ki zahtevajo kompaktno, natančno in zanesljivo upravljanje temperature. Od infrardečih detektorjev in laserskih sistemov do medicinske opreme za slikanje in industrijskih senzorjev, ti hladilni sklopi pomagajo stabilizirati temperaturno občutljive komponente, hkrati pa izboljšujejo delovanje sistema in podaljšujejo življenjsko dobo delovanja.
Ta članek pojasnjuje, kako delujejo mikro-termoelektrični hladilni sklopi, njihove prednosti, običajne industrijske aplikacije, ključne vidike oblikovanja, izbiro materiala, toplotne izzive in prihodnje razvojne trende. Zagotavlja tudi praktične smernice za inženirje, kupce OEM in načrtovalce sistemov, ki iščejo zanesljive rešitve za upravljanje toplote.
Sklopi z mikro-termoelektričnimi hladilniki so kompaktni sistemi za upravljanje toplote, zasnovani za natančen nadzor temperature zelo občutljivih elektronskih in optičnih komponent. Ti sklopi običajno združujejo mikro termoelektrične module, hladilna telesa, senzorje, materiale za toplotne vmesnike in elektronsko krmilno vezje v en sam kompakten paket.
Za razliko od običajnih hladilnih sistemov, ki temeljijo na kompresorjih in hladilnih sredstvih, termoelektrični hladilniki uporabljajo Peltierjev učinek za prenos toplote z ene strani naprave na drugo, ko električni tok teče skozi polprevodniške materiale.
Mikrotermoelektrični hladilni sklopi so še posebej dragoceni v aplikacijah, kjer:
Ti sistemi so običajno integrirani v infrardeče senzorje, laserske diode, kamere CCD, biomedicinske instrumente, vesoljske detektorje in optične komunikacijske naprave.
Osnovno načelo delovanja mikro-termoelektričnih hladilnikov je termoelektrični učinek. Ko enosmerni tok teče skozi polprevodniške spoje, se toplota absorbira na eni strani in sprosti na nasprotni strani.
Hladna stran hladi ciljno komponento, medtem ko vroča stran odvaja toploto skozi hladilno telo ali toplotni razpršilec.
| Komponenta | funkcija |
|---|---|
| Termoelektrični modul | Prenaša toploto s pomočjo električnega toka |
| Heat Sink | Odvaja toploto z vroče strani |
| Senzor temperature | Spremlja sistemsko temperaturo |
| Krmilno vezje | Uravnava učinkovitost hlajenja |
| Material toplotnega vmesnika | Izboljša učinkovitost prenosa toplote |
Ker je odziv hlajenja električno nadzorovan, lahko ti sklopi dosežejo izjemno natančno regulacijo temperature v delčkih stopinje Celzija.
Mikrotermoelektrični hladilni sklopi zagotavljajo številne prednosti, ki jih tradicionalni načini hlajenja pogosto ne morejo doseči.
Sklopi Micro TEC so zelo kompaktni, zaradi česar so primerni za prenosno elektroniko, miniaturne senzorje in prostorsko omejeno opremo.
Ti sklopi zagotavljajo visoko stabilno regulacijo temperature, kar je bistvenega pomena za natančnost detektorja in optično stabilnost.
Odsotnost kompresorjev ali mehanskih komponent zmanjšuje vibracije, hrup in potrebe po vzdrževanju.
Mikro termoelektrični sistemi lahko hitro prilagajajo temperaturo glede na dinamične pogoje delovanja.
Dodatne prednosti vključujejo izboljšano življenjsko dobo sistema, nižje stroške vzdrževanja, zmanjšana tveganja kontaminacije in zanesljivo delovanje v težkih okoljskih pogojih.
Sestavi z mikro-termoelektričnimi hladilniki se pogosto uporabljajo v panogah, ki so odvisne od toplotne natančnosti in stabilnih pogojev delovanja.
| Industrija | Tipične aplikacije |
|---|---|
| Medicinska oprema | PCR sistemi, slikovni detektorji, biosenzorji |
| Fotonika | Laserske diode, optični sprejemniki |
| Obramba in letalstvo | Infrardeče slikanje, sistemi za nočno opazovanje |
| Znanstveno raziskovanje | Precizni detektorji in analitični instrumenti |
| Telekomunikacije | Moduli za prenos optičnih vlaken |
| Industrijska avtomatizacija | Visoko natančni senzorji in kontrolni sistemi |
Naraščajoče povpraševanje po miniaturizirani elektroniki in naprednih optičnih sistemih še naprej spodbuja hitro sprejemanje termoelektričnih hladilnih sklopov po vsem svetu.
Visokozmogljiv termoelektrični hladilni sklop združuje več inženirskih elementov v integrirano rešitev.
Celotna zasnova sklopa mora uravnotežiti učinkovitost hlajenja, toplotno odpornost, porabo električne energije in omejitve fizične velikosti.
Previdna sistemska integracija pomaga preprečiti toplotno uhajanje, kondenzacijo in nestabilnost delovanja.
Izbira pravega mikro-termoelektričnega hladilnega sklopa zahteva oceno več toplotnih in operativnih dejavnikov.
Inženirji morajo natančno oceniti:
Nepravilna izbira lahko povzroči nezadostno hlajenje, toplotno nestabilnost, poškodbe zaradi kondenzacije ali prekomerno porabo energije.
Za zelo občutljive detektorske aplikacije po meri zasnovani sklopi pogosto zagotavljajo boljše delovanje kot standardni moduli, ker optimizirajo toplotne poti in zmanjšajo mehanske obremenitve.
Čeprav mikro-termoelektrični sklopi zagotavljajo izjemno natančnost, je treba obravnavati več inženirskih izzivov.
Ko temperature padejo pod raven rosišča okolja, lahko pride do kondenzacije vlage in potencialno poškoduje občutljivo elektroniko.
Učinkovito odvajanje toplote z vroče strani je ključnega pomena. Slabo odvajanje toplote zmanjša učinkovitost hlajenja in lahko pregreje sistem.
Ponavljajoči se cikli segrevanja in hlajenja lahko povzročijo mehanske obremenitve spajkalnih spojev in polprevodniških materialov.
Mikro termoelektrični hladilniki niso vedno tako energetsko učinkoviti kot kompresorski sistemi za velike hladilne obremenitve. Pravilna optimizacija sistema je nujna.
Napredna toplotna simulacija in skrbno načrtovanje sestavljanja pomagata zmanjšati ta tveganja, hkrati pa izboljšata dolgoročno zanesljivost.
Izbira materiala igra pomembno vlogo pri učinkovitosti in trajnosti termoelektričnih hladilnih sklopov.
| Material | Namen |
|---|---|
| Bizmutov telurid | Visoka termoelektrična učinkovitost |
| Aluminijev nitrid | Odlična toplotna prevodnost in izolativnost |
| Baker | Učinkovit prenos toplote |
| Keramične podlage | Električna izolacija in strukturna stabilnost |
| Grafitne termalne blazinice | Izboljšana toplotna prevodnost vmesnika |
Sodobno inženirstvo materialov še naprej izboljšuje učinkovitost hlajenja, zmožnost miniaturizacije in dolgotrajno vzdržljivost.
| Funkcija | Mikro termoelektrično hlajenje | Tradicionalno kompresorsko hlajenje |
|---|---|---|
| Hrup | Tiho | Prisoten mehanski hrup |
| Vibracije | Noben | Možne vibracije |
| Velikost | Kompakten | Večji sistemi |
| Natančnost | Zelo visoko | Zmerno |
| Vzdrževanje | Nizka | višje |
| Hladilna sredstva | Ni potrebno | Obvezno |
Pri kompaktnih visoko natančnih sistemih termoelektrični sklopi pogosto zagotavljajo vrhunsko zmogljivost kljub nekoliko nižji učinkovitosti velikega hlajenja.
Prihodnost mikro-termoelektričnih hladilnih sklopov je močno povezana z napredkom miniaturizirane elektronike, sistemov umetne inteligence, vesoljskih instrumentov in optičnih komunikacijskih tehnologij naslednje generacije.
Nastajajoči trendi vključujejo:
Ker se natančna elektronika še naprej razvija, bodo zahteve glede toplotne stabilnosti postale še zahtevnejše, kar bo še povečalo pomen naprednih mikrotermoelektričnih sklopov.
ja Odvisno od zasnove sistema in toplotne obremenitve lahko številni termoelektrični sklopi dosežejo temperature pod 0 °C.
ja Ker ne vsebujejo gibljivih delov, pogosto zagotavljajo odlično dolgoročno zanesljivost z minimalnim vzdrževanjem.
Medicinsko slikanje, letalstvo, fotonika, telekomunikacije, industrijska avtomatizacija in znanstveni instrumenti so močno odvisni od natančnega termoelektričnega hlajenja.
Vsekakor. Številni proizvajalci ponujajo hladilne sklope po meri, optimizirane za posebne toplotne obremenitve, dimenzije, okoljske pogoje in zahteve glede integracije.
Učinkovitost hladilnega telesa je izjemno pomembna, saj lahko neučinkovito odvajanje toplote močno zmanjša učinkovitost hlajenja in splošno stabilnost sistema.
Sestavi z mikro-termoelektričnimi hladilniki so postali nepogrešljiva tehnologija za sodobno natančno elektroniko in sisteme za upravljanje toplote. Njihova kompaktna struktura, delovanje brez vibracij, natančna regulacija temperature in dolga življenjska doba so idealni za zahtevne aplikacije v številnih panogah.
Ker tehnologija še naprej napreduje v smeri večje gostote integracije in večje toplotne občutljivosti, bodo imeli profesionalno zasnovani termoelektrični hladilni sklopi še bolj kritično vlogo pri ohranjanju stabilnosti delovanja in zanesljivosti opreme.
